7121

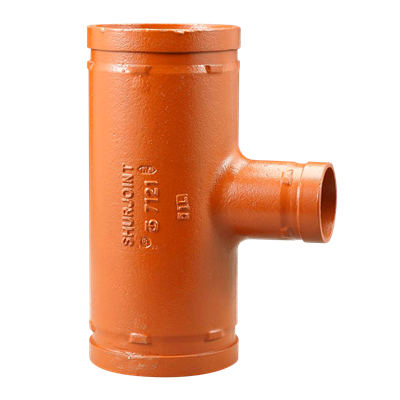

Shurjoint grooved-end reducing tees are made of ductile iron per ASTM A536 Gr. 65-45-12. C-E dimensions are manufacturer’s standard.
Shurjoint standard fitting pressure ratings conform to the ratings of Model 7707 couplings.
applications
solutions
approvals

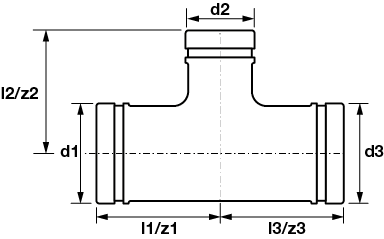

code | size | weight | dimensions | packaging | gtin |
---|---|---|---|---|---|
171212010002 | 60.3x33.4x60.3 red | 1.2 kg | 60x166x113 mm | ||
171212015002 | 60.3x48.3x60.3 red | 1.2 kg | 60x166x113 mm | ||
171212510001 | 73x33.4x73 orange | 1.71 kg | 73x190x132 mm | ||
171212510003 | 73x33.4x73 galvanized | 1.71 kg | 73x190x132 mm | ||
171212512001 | 73x42.2x73 orange | 1.73 kg | 73x190x132 mm | ||
171212512002 | 73x42.2x73 red | 1.73 kg | 73x190x132 mm | ||
171212512003 | 73x42.2x73 galvanized | 1.73 kg | 73x190x132 mm | ||
171212515001 | 73x48.3x73 orange | 1.8 kg | 73x190x132 mm | ||
171212515002 | 73x48.3x73 red | 1.8 kg | 73x190x132 mm | ||
171212515003 | 73x48.3x73 galvanized | 1.8 kg | 73x190x132 mm | ||
171212520001 | 73x60.3x73 orange | 2 kg | 73x190x132 mm | ||
171212520002 | 73x60.3x73 red | 2 kg | 73x190x132 mm | ||
171212520003 | 73x60.3x73 galvanized | 2 kg | 73x190x132 mm | ||
171213012002 | 88.9x42.2x88.9 red | 2.42 kg | 89x216x152 mm | ||
171213020002 | 88.9x60.3x88.9 red | 2.8 kg | 89x216x152 mm | ||
171213025001 | 88.9x73x88.9 orange | 2.8 kg | 89x216x152 mm | ||
171213025002 | 88.9x73x88.9 red | 2.8 kg | 89x216x152 mm | ||
171213025003 | 88.9x73x88.9 galvanized | 2.8 kg | 89x216x152 mm | ||
171214510001 | 114.3x33.4x114.3 orange | 4.03 kg | 114x254x184 mm | ||
171214510003 | 114.3x33.4x114.3 galvanized | 4.03 kg | 114x254x184 mm | ||
171214515002 | 114.3x48.3x114.3 red | 4.21 kg | 114x254x184 mm | ||
171214520002 | 114.3x60.3x114.3 red | 3.97 kg | 114x254x184 mm | ||
171214525001 | 114.3x73x114.3 orange | 4.3 kg | 114x254x184 mm | ||
171214525002 | 114.3x73x114.3 red | 4.3 kg | 114x254x184 mm | ||
171214525003 | 114.3x73x114.3 galvanized | 4.3 kg | 114x254x184 mm | ||
171214530002 | 114.3x88.9x114.3 red | 3.94 kg | 114x254x184 mm | ||
171215520001 | 141.3x60.3x141.3 orange | 5.02 kg | 141x280x211 mm | ||
171215520002 | 141.3x60.3x141.3 red | 5.02 kg | 141x280x211 mm | ||
171215520003 | 141.3x60.3x141.3 galvanized | 5.02 kg | 141x280x211 mm | ||
171215525001 | 141.3x73x141.3 orange | 5.14 kg | 141x280x211 mm | ||
171215525002 | 141.3x73x141.3 red | 5.14 kg | 141x280x211 mm | ||
171215525003 | 141.3x73x141.3 galvanized | 5.14 kg | 141x280x211 mm | ||
171215530001 | 141.3x88.9x141.3 orange | 5.7 kg | 141x280x211 mm | ||
171215530002 | 141.3x88.9x141.3 red | 5.7 kg | 141x280x211 mm | ||
171215530003 | 141.3x88.9x141.3 galvanized | 5.7 kg | 141x280x211 mm | ||
171215545001 | 141.3x114.3x141.3 orange | 6.2 kg | 141x280x211 mm | ||
171215545002 | 141.3x114.3x141.3 red | 6.2 kg | 141x280x211 mm | ||
171215545003 | 141.3x114.3x141.3 galvanized | 6.2 kg | 141x280x211 mm | ||
171216520002 | 168.3x60.3x168.3 red | 8 kg | 168x330x249 mm | ||
171216525001 | 168.3x73x168.3 orange | 8.5 kg | 168x330x249 mm | ||
171216525002 | 168.3x73x168.3 red | 8.5 kg | 168x330x249 mm | ||
171216525003 | 168.3x73x168.3 galvanized | 8.5 kg | 168x330x249 mm | ||
171216529003 | 168.3x76.1x168.3 galvanized | 7.76 kg | 168x330x249 mm | ||
171216530002 | 168.3x88.9x168.3 red | 9.2 kg | 168x330x249 mm | ||
171216545002 | 168.3x114.3x168.3 red | 8.8 kg | 168x330x249 mm | ||
171216555001 | 168.3x141.3x168.3 orange | 8.36 kg | 168x330x249 mm | ||
171216555002 | 168.3x141.3x168.3 red | 8.36 kg | 168x330x249 mm | ||
171218520002 | 219.1x60.3x219.1 red | 14.76 kg | 219x394x307 mm | ||
171218525001 | 219.1x73x219.1 orange | 14.55 kg | 219x394x307 mm | ||
171218525002 | 219.1x73x219.1 red | 14.55 kg | 219x394x307 mm | ||
171218525003 | 219.1x73x219.1 galvanized | 14.55 kg | 219x394x307 mm | ||
171218530002 | 219.1x88.9x219.1 red | 15.49 kg | 219x394x307 mm | ||
171218545002 | 219.1x114.3x219.1 red | 17.76 kg | 219x394x307 mm | ||
171218555001 | 219.1x141.3x219.1 orange, fab. | 17.8 kg | 219x394x307 mm | ||
171218555002 | 219.1x141.3x219.1 red, fab. | 17.8 kg | 219x394x307 mm | ||
171218565002 | 219.1x168.3x219.1 red | 18.68 kg | 219x394x307 mm | ||
17121A120003 | 273x60.3x273 galvanized, fab. | 27.4 kg | 273x458x229 mm | ||
17121A152001 | 273x139.7x273 orange, fab. | 27.8 kg | 273x458x366 mm | ||
17121A352001 | 323.9x139.7x323.9 orange, fab. | 41 kg | 324x508x416 mm | ||
171213015002 | 88.9x48.3x88.9 red | 2.37 kg | 89x216x152 mm | ||
171213029002 | 88.9x76.1x88.9 red | 2.8 kg | 89x216x152 mm | ||
171214529002 | 114.3x76.1x114.3 red | 4.3 kg | 114x254x184 mm | ||
171215230002 | 139.7x88.9x139.7 red | 5.7 kg | 140x280x210 mm | ||
171215245002 | 139.7x114.3x139.7 red | 6.2 kg | 140x280x210 mm | ||
171216220002 | 165.1x60.3x165.1 red | 8 kg | 165x330x248 mm | ||
171216229002 | 165.1x76.1x165.1 red | 8.5 kg | 165x330x248 mm | ||
171216245002 | 165.1x114.3x165.1 red | 8.8 kg | 165x330x248 mm | ||
171218062002 | 216.3x165.1x216.3 red | 21 kg | 216x394x305 mm | ||
17121A045002 | 267.4x114.3x267.4 red | 28.5 kg | 267x458x363 mm | ||
17121A2A0002 | 318.5x267.4x318.5 red | 39.7 kg | 319x508x413 mm | ||
171214512001 | 114.3x42.4x114.3 orange | 4.04 kg | 114x254x184 mm | ||
171214512003 | 114.3x42.4x114.3 galvanized | 4.04 kg | 114x254x184 mm | ||
171214515001 | 114.3x48.3x114.3 orange | 4.21 kg | 115x254x185 mm | 08711985435696 | |
171214515003 | 114.3x48.3x114.3 galvanized | 4.21 kg | 114x254x184 mm | ||
171214520001 | 114.3x60.3x114.3 orange | 3.97 kg | 115x254x185 mm | 08711985435702 | |
171214520003 | 114.3x60.3x114.3 galvanized | 3.97 kg | 115x254x185 mm | 08711985435719 | |
171214529001 | 114.3x76.1x114.3 orange | 4.3 kg | 115x254x185 mm | 08711985435726 | |
171214529003 | 114.3x76.1x114.3 galvanized | 4.3 kg | 115x254x185 mm | 08711985435733 | |
171214530001 | 114.3x88.9x114.3 orange | 3.94 kg | 115x254x185 mm | 08711985435740 | |
171214530003 | 114.3x88.9x114.3 galvanized | 3.94 kg | 115x254x185 mm | 08711985435757 | |
171215245001 | 139.7x114.3x139.7 orange | 6.2 kg | 140x280x210 mm | 08711985435801 | |
171215245003 | 139.7x114.3x139.7 galvanized | 6.2 kg | 140x280x210 mm | 08711985435818 | |
171215220001 | 139.7x60.3x139.7 orange | 5.2 kg | 139x280x210 mm | 08711985478259 | |
171215220003 | 139.7x60.3x139.7 galvanized | 5.2 kg | 140x280x210 mm | 08711985478341 | |
171215229001 | 139.7x76.1x139.7 orange | 5.7 kg | 140x280x210 mm | 08711985435764 | |
171215229003 | 139.7x76.1x139.7 galvanized | 5.7 kg | 140x280x210 mm | 08711985435771 | |
171215230001 | 139.7x88.9x139.7 orange | 5.7 kg | 140x280x210 mm | 08711985435788 | |
171215230003 | 139.7x88.9x139.7 galvanized | 5.7 kg | 140x280x210 mm | 08711985435795 | |
171216245001 | 165.1x114.3x165.1 orange | 8.8 kg | 166x330x248 mm | 08711985435856 | |
171216245003 | 165.1x114.3x165.1 galvanized | 8.8 kg | 166x330x248 mm | 08711985435863 | |
171216252001 | 165.1x139.7x165.1 orange | 9.4 kg | 166x330x248 mm | 08711985478273 | |
171216252003 | 165.1x139.7x165.1 galvanized | 9.4 kg | 166x330x248 mm | 08711985478372 | |
171216220001 | 165.1x60.3x165.1 orange | 8 kg | 166x330x248 mm | 08711985435825 | |
171216220003 | 165.1x60.3x165.1 galvanized | 8 kg | 166x330x248 mm | 08711985435832 | |
171216229001 | 165.1x76.1x165.1 orange | 8.5 kg | 166x330x248 mm | 08711985478266 | |
171216229003 | 165.1x76.1x165.1 galvanized | 8.5 kg | 166x330x248 mm | 08711985478358 | |
171216230001 | 165.1x88.9x165.1 orange | 9.2 kg | 166x330x248 mm | 08711985435849 | |
171216230003 | 165.1x88.9x165.1 galvanized | 9.2 kg | 166x330x248 mm | 08711985478365 | |
171216545001 | 168.3x114.3x168.3 orange | 8.8 kg | 169x330x250 mm | 08711985435917 | |
171216545003 | 168.3x114.3x168.3 galvanized | 8.8 kg | 169x330x250 mm | 08711985435924 | |
171216552001 | 168.3x139.7x168.3 orange | 8.34 kg | 169x330x250 mm | 08711985478297 | |
171216552003 | 168.3x139.7x168.3 galvanized | 8.34 kg | 169x330x250 mm | 08711985478389 | |
171216520001 | 168.3x60.3x168.3 orange | 8 kg | 169x330x250 mm | 08711985435870 | |
171216520003 | 168.3x60.3x168.3 galvanized | 8 kg | 169x330x250 mm | 08711985435887 | |
171216529001 | 168.3x76.1x168.3 orange | 7.76 kg | 169x330x250 mm | 08711985478280 | |
171216530001 | 168.3x88.9x168.3 orange | 9.2 kg | 169x330x250 mm | 08711985435894 | |
171216530003 | 168.3x88.9x168.3 galvanized | 9.2 kg | 169x330x250 mm | 08711985435900 | |
171218545001 | 219.1x114.3x219.1 orange | 17.76 kg | 220x394x307 mm | 08711985435955 | |
171218545003 | 219.1x114.3x219.1 galvanized | 17.76 kg | 220x394x307 mm | 08711985435962 | |
171218552001 | 219.1x139.7x219.1 orange, fab. | 17.8 kg | 220x394x306 mm | ||
171218552003 | 219.1x139.7x219.1 galvanized, fab. | 17.8 kg | 220x394x306 mm | ||
171218562001 | 219.1x165.1x219.1 orange | 18.68 kg | 220x394x307 mm | 08711985435979 | |
171218562003 | 219.1x165.1x219.1 galvanized | 18.68 kg | 220x394x307 mm | 08711985435986 | |
171218565001 | 219.1x168.3x219.1 orange | 18.68 kg | 220x394x307 mm | 08711985435993 | |
171218565003 | 219.1x168.3x219.1 galvanized | 18.68 kg | 220x394x307 mm | 08711985436006 | |
171218520001 | 219.1x60.3x219.1 orange | 14.76 kg | 220x394x307 mm | 08711985435931 | |
171218520003 | 219.1x60.3x219.1 galvanized | 14.76 kg | 220x394x307 mm | 08711985435948 | |
171218529001 | 219.1x76.1x219.1 orange | 15 kg | 220x394x307 mm | bag (1 pce) | 08711985478303 |
171218529003 | 219.1x76.1x219.1 galvanized | 15 kg | 219x394x307 mm | ||
171218530001 | 219.1x88.9x219.1 orange | 15.49 kg | 220x394x307 mm | 08711985478310 | |
171218530003 | 219.1x88.9x219.1 galvanized | 15.49 kg | 219x394x307 mm | ||
17121A145001 | 273x114.3x273 orange | 28.5 kg | 273x458x366 mm | 08711985437645 | |
17121A145003 | 273x114.3x273 galvanized | 28.5 kg | 273x458x366 mm | 08711985437652 | |
17121A162001 | 273x165.1x273 orange | 30 kg | 273x458x366 mm | bag (1 pce) | 08711985478327 |
17121A162003 | 273x165.1x273 galvanized | 30 kg | 273x458x366 mm | ||
17121A165001 | 273x168.3x273 orange | 30 kg | 273x458x366 mm | 08711985437669 | |
17121A165003 | 273x168.3x273 galvanized | 30 kg | 273x458x366 mm | 08711985437676 | |
17121A185001 | 273x219.1x273 orange | 31.5 kg | 273x458x366 mm | 08711985437683 | |
17121A185003 | 273x219.1x273 galvanized | 31.5 kg | 273x458x366 mm | 08711985437690 | |
17121A120001 | 273x60.3x273 orange | 27.4 kg | 273x458x366 mm | 08711985437614 | |
17121A130001 | 273x88.9x273 orange | 26.74 kg | 273x458x366 mm | 08711985437621 | |
17121A130003 | 273x88.9x273 galvanized | 26.74 kg | 273x458x366 mm | 08711985437638 | |
17121A345001 | 323.9x114.3x323.9 orange | 41 kg | 324x508x416 mm | 08711985437713 | |
17121A365001 | 323.9x168.3x323.9 orange | 38 kg | 324x508x416 mm | 08711985437720 | |
17121A385001 | 323.9x219.1x323.9 orange | 38 kg | 324x508x416 mm | 08711985437737 | |
17121A385003 | 323.9x219.1x323.9 galvanized | 38 kg | 324x508x416 mm | 08711985437744 | |
17121A3A1001 | 323.9x273x323.9 orange | 40 kg | 324x508x416 mm | 08711985437751 | |
17121A3A1003 | 323.9x273x323.9 galvanized | 40 kg | 324x508x416 mm | 08711985437768 | |
17121A330001 | 323.9x88.9x323.9 orange | 37.12 kg | 324x508x416 mm | 08711985437706 | |
17121A345003 | 324x114.3x324 galvanized | 41 kg | 324x508x416 mm | ||
17121A362001 | 324x165.1x324 orange | 37.6 kg | 324x508x416 mm | bag (1 pce) | 08711985478334 |
17121A362003 | 324x165.1x324 galvanized | 37.6 kg | 324x508x416 mm | ||
17121A365003 | 324x168.3x324 galvanized | 38 kg | 324x508x416 mm | ||
17121A330003 | 324x88.9x324 galvanized | 37.12 kg | 324x508x416 mm | ||
171212010001 | 60.3x33.7x60.3 orange | 1.2 kg | 61x166x114 mm | 08711985435559 | |
171212010003 | 60.3x33.7x60.3 galvanized | 1.2 kg | 61x166x114 mm | 08711985435566 | |
171212012001 | 60.3x42.4x60.3 orange | 1.23 kg | 60x166x113 mm | ||
171212012003 | 60.3x42.4x60.3 galvanized | 1.23 kg | 60x166x113 mm | ||
171212015001 | 60.3x48.3x60.3 orange | 1.2 kg | 61x166x114 mm | 08711985435573 | |
171212015003 | 60.3x48.3x60.3 galvanized | 1.2 kg | 61x166x114 mm | 08711985435580 | |
171212910001 | 76.1x33.7x76.1 orange | 1.71 kg | 77x190x134 mm | ||
171212910003 | 76.1x33.7x76.1 galvanized | 1.71 kg | 76x190x133 mm | ||
171212912001 | 76.1x42.4x76.1 orange | 1.97 kg | 77x190x134 mm | ||
171212912003 | 76.1x42.4x76.1 galvanized | 1.97 kg | 76x190x133 mm | ||
171212915001 | 76.1x48.3x76.1 orange | 1.92 kg | 77x190x134 mm | ||
171212915003 | 76.1x48.3x76.1 galvanized | 1.92 kg | 76x190x133 mm | ||
171212920001 | 76.1x60.3x76.1 orange | 1.73 kg | 77x190x134 mm | 08711985435597 | |
171212920003 | 76.1x60.3x76.1 galvanized | 2 kg | 77x190x134 mm | 08711985435603 | |
171213010001 | 88.9x33.7x88.9 orange | 2.47 kg | 89x216x153 mm | 08711985435610 | |
171213010003 | 88.9x33.7x88.9 galvanized | 2.47 kg | 89x216x153 mm | 08711985435627 | |
171213012001 | 88.9x42.4x88.9 orange | 2.42 kg | 89x216x152 mm | ||
171213012003 | 88.9x42.4x88.9 galvanized | 2.42 kg | 89x216x152 mm | ||
171213015001 | 88.9x48.3x88.9 orange | 2.37 kg | 89x216x153 mm | 08711985435634 | |
171213015003 | 88.9x48.3x88.9 galvanized | 2.37 kg | 89x216x153 mm | 08711985435641 | |
171213020001 | 88.9x60.3x88.9 orange | 2.8 kg | 89x216x153 mm | 08711985435658 | |
171213020003 | 88.9x60.3x88.9 galvanized | 2.8 kg | 89x216x153 mm | 08711985435665 | |
171213029001 | 88.9x76.1x88.9 orange | 2.52 kg | 89x216x153 mm | 08711985435672 | |
171213029003 | 88.9x76.1x88.9 galvanized | 2.8 kg | 89x216x153 mm | 08711985435689 |
art. No | size | d1 | DN1 | l1 | z1 | es1 | d2 | DN2 | l2 | z2 | es2 | d3 | DN3 | l3 | z3 | es3 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
171212010002 | 60.3x33.4x60.3 red | 60.3 | DN50 | 83 | 83 | 25 | 33.4 | DN25 | 83 | 83 | 25 | 60.3 | DN50 | 83 | 83 | 25 |
171212015002 | 60.3x48.3x60.3 red | 60.3 | DN50 | 83 | 83 | 25 | 48.3 | DN40 | 83 | 83 | 25 | 60.3 | DN50 | 83 | 83 | 25 |
171212510001 | 73x33.4x73 orange | 73.0 | DN65 | 95 | 95 | 25 | 33.4 | DN25 | 95 | 95 | 23 | 73.0 | DN65 | 95 | 95 | 25 |
171212510003 | 73x33.4x73 galvanized | 73.0 | DN65 | 95 | 95 | 25 | 33.4 | DN25 | 95 | 95 | 25 | 73.0 | DN65 | 95 | 95 | 25 |
171212512001 | 73x42.2x73 orange | 73.0 | DN65 | 95 | 95 | 25 | 42.2 | DN32 | 95 | 95 | 25 | 73.0 | DN65 | 95 | 95 | 25 |
171212512002 | 73x42.2x73 red | 73.0 | DN65 | 95 | 95 | 25 | 42.2 | DN32 | 95 | 95 | 25 | 73.0 | DN65 | 95 | 95 | 25 |
171212512003 | 73x42.2x73 galvanized | 73.0 | DN65 | 95 | 95 | 25 | 42.2 | DN32 | 95 | 95 | 25 | 73.0 | DN65 | 95 | 95 | 25 |
171212515001 | 73x48.3x73 orange | 73.0 | DN65 | 95 | 95 | 25 | 48.3 | DN40 | 95 | 95 | 23 | 73.0 | DN65 | 95 | 95 | 25 |
171212515002 | 73x48.3x73 red | 73.0 | DN65 | 95 | 95 | 25 | 48.3 | DN40 | 95 | 95 | 25 | 73.0 | DN65 | 95 | 95 | 25 |
171212515003 | 73x48.3x73 galvanized | 73.0 | DN65 | 95 | 95 | 25 | 48.3 | DN40 | 95 | 95 | 25 | 73.0 | DN65 | 95 | 95 | 25 |
171212520001 | 73x60.3x73 orange | 73.0 | DN65 | 95 | 95 | 25 | 60.3 | DN50 | 95 | 95 | 25 | 73.0 | DN65 | 95 | 95 | 25 |
171212520002 | 73x60.3x73 red | 73.0 | DN65 | 95 | 95 | 25 | 60.3 | DN50 | 95 | 95 | 25 | 73.0 | DN65 | 95 | 95 | 25 |
171212520003 | 73x60.3x73 galvanized | 73.0 | DN65 | 95 | 95 | 25 | 60.3 | DN50 | 95 | 95 | 25 | 73.0 | DN65 | 95 | 95 | 25 |
171213012002 | 88.9x42.2x88.9 red | 88.9 | DN80 | 108 | 108 | 25 | 42.2 | DN32 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171213020002 | 88.9x60.3x88.9 red | 88.9 | DN80 | 108 | 108 | 25 | 60.3 | DN50 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171213025001 | 88.9x73x88.9 orange | 88.9 | DN80 | 108 | 108 | 25 | 73.0 | DN65 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171213025002 | 88.9x73x88.9 red | 88.9 | DN80 | 108 | 108 | 25 | 73.0 | DN65 | 108 | 108 | 31 | 88.9 | DN80 | 108 | 108 | 25 |
171213025003 | 88.9x73x88.9 galvanized | 88.9 | DN80 | 108 | 108 | 25 | 73.0 | DN65 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171214510001 | 114.3x33.4x114.3 orange | 114.3 | DN100 | 127 | 127 | 25 | 33.4 | DN25 | 127 | 127 | 23 | 114.3 | DN100 | 127 | 127 | 25 |
171214510003 | 114.3x33.4x114.3 galvanized | 114.3 | DN100 | 127 | 127 | 25 | 33.4 | DN25 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214515002 | 114.3x48.3x114.3 red | 114.3 | DN100 | 127 | 127 | 25 | 48.3 | DN40 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214520002 | 114.3x60.3x114.3 red | 114.3 | DN100 | 127 | 127 | 25 | 60.3 | DN50 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214525001 | 114.3x73x114.3 orange | 114.3 | DN100 | 127 | 127 | 25 | 73.0 | DN65 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214525002 | 114.3x73x114.3 red | 114.3 | DN100 | 127 | 127 | 25 | 73.0 | DN65 | 127 | 127 | 31 | 114.3 | DN100 | 127 | 127 | 25 |
171214525003 | 114.3x73x114.3 galvanized | 114.3 | DN100 | 127 | 127 | 25 | 73.0 | DN65 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214530002 | 114.3x88.9x114.3 red | 114.3 | DN100 | 127 | 127 | 25 | 88.9 | DN80 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171215520001 | 141.3x60.3x141.3 orange | 141.3 | DN125 | 140 | 140 | 25 | 60.3 | DN50 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215520002 | 141.3x60.3x141.3 red | 141.3 | DN125 | 140 | 140 | 25 | 60.3 | DN50 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215520003 | 141.3x60.3x141.3 galvanized | 141.3 | DN125 | 140 | 140 | 25 | 60.3 | DN50 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215525001 | 141.3x73x141.3 orange | 141.3 | DN125 | 140 | 140 | 25 | 73.0 | DN65 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215525002 | 141.3x73x141.3 red | 141.3 | DN125 | 140 | 140 | 25 | 73.0 | DN65 | 140 | 140 | 31 | 141.3 | DN125 | 140 | 140 | 25 |
171215525003 | 141.3x73x141.3 galvanized | 141.3 | DN125 | 140 | 140 | 25 | 73.0 | DN65 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215530001 | 141.3x88.9x141.3 orange | 141.3 | DN125 | 140 | 140 | 25 | 88.9 | DN80 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215530002 | 141.3x88.9x141.3 red | 141.3 | DN125 | 140 | 140 | 25 | 88.9 | DN80 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215530003 | 141.3x88.9x141.3 galvanized | 141.3 | DN125 | 140 | 140 | 25 | 88.9 | DN80 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215545001 | 141.3x114.3x141.3 orange | 141.3 | DN125 | 140 | 140 | 25 | 114.3 | DN100 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215545002 | 141.3x114.3x141.3 red | 141.3 | DN125 | 140 | 140 | 25 | 114.3 | DN100 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171215545003 | 141.3x114.3x141.3 galvanized | 141.3 | DN125 | 140 | 140 | 25 | 114.3 | DN100 | 140 | 140 | 25 | 141.3 | DN125 | 140 | 140 | 25 |
171216520002 | 168.3x60.3x168.3 red | 168.3 | DN150 | 165 | 165 | 25 | 60.3 | DN50 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216525001 | 168.3x73x168.3 orange | 168.3 | DN150 | 165 | 165 | 25 | 73.0 | DN65 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216525002 | 168.3x73x168.3 red | 168.3 | DN150 | 165 | 165 | 25 | 73.0 | DN65 | 165 | 165 | 31 | 168.3 | DN150 | 165 | 165 | 25 |
171216525003 | 168.3x73x168.3 galvanized | 168.3 | DN150 | 165 | 165 | 25 | 73.0 | DN65 | 165 | 165 | 31 | 168.3 | DN150 | 165 | 165 | 25 |
171216529003 | 168.3x76.1x168.3 galvanized | 168.3 | DN150 | 165 | 165 | 25 | 76.1 | DN65 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216530002 | 168.3x88.9x168.3 red | 168.3 | DN150 | 165 | 165 | 25 | 88.9 | DN80 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216545002 | 168.3x114.3x168.3 red | 168.3 | DN150 | 165 | 165 | 25 | 114.3 | DN100 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216555001 | 168.3x141.3x168.3 orange | 168.3 | DN150 | 165 | 165 | 25 | 141.3 | DN125 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216555002 | 168.3x141.3x168.3 red | 168.3 | DN150 | 165 | 165 | 25 | 141.3 | DN125 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171218520002 | 219.1x60.3x219.1 red | 219.1 | DN200 | 197 | 197 | 31 | 60.3 | DN50 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218525001 | 219.1x73x219.1 orange | 219.1 | DN200 | 197 | 197 | 31 | 73.0 | DN65 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218525002 | 219.1x73x219.1 red | 219.1 | DN200 | 197 | 197 | 31 | 73.0 | DN65 | 197 | 197 | 31 | 219.1 | DN200 | 197 | 197 | 31 |
171218525003 | 219.1x73x219.1 galvanized | 219.1 | DN200 | 197 | 197 | 31 | 73.0 | DN65 | 197 | 197 | 31 | 219.1 | DN200 | 197 | 197 | 31 |
171218530002 | 219.1x88.9x219.1 red | 219.1 | DN200 | 197 | 197 | 31 | 88.9 | DN80 | 197 | 197 | 31 | 219.1 | DN200 | 197 | 197 | 31 |
171218545002 | 219.1x114.3x219.1 red | 219.1 | DN200 | 197 | 197 | 31 | 114.3 | DN100 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218555001 | 219.1x141.3x219.1 orange, fab. | 219.1 | DN200 | 197 | 197 | 31 | 141.3 | DN125 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218555002 | 219.1x141.3x219.1 red, fab. | 219.1 | DN200 | 197 | 197 | 31 | 141.3 | DN125 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218565002 | 219.1x168.3x219.1 red | 219.1 | DN200 | 197 | 197 | 31 | 168.3 | DN150 | 197 | 197 | 31 | 219.1 | DN200 | 197 | 197 | 31 |
17121A120003 | 273x60.3x273 galvanized, fab. | 273.0 | DN250 | 229 | 229 | 31 | 60.3 | DN50 | 229 | 229 | 25 | 273.0 | DN250 | 229 | 229 | 31 |
17121A152001 | 273x139.7x273 orange, fab. | 273.0 | DN250 | 229 | 229 | 31 | 139.7 | DN125 | 229 | 229 | 25 | 273.0 | DN250 | 229 | 229 | 31 |
17121A352001 | 323.9x139.7x323.9 orange, fab. | 323.9 | DN300 | 254 | 254 | 31 | 139.7 | DN125 | 254 | 254 | 25 | 323.9 | DN300 | 254 | 254 | 31 |
171213015002 | 88.9x48.3x88.9 red | 88.9 | DN80 | 108 | 108 | 25 | 48.3 | DN40 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171213029002 | 88.9x76.1x88.9 red | 88.9 | DN80 | 108 | 108 | 25 | 76.1 | DN65 | 108 | 108 | 31 | 88.9 | DN80 | 108 | 108 | 25 |
171214529002 | 114.3x76.1x114.3 red | 114.3 | DN100 | 127 | 127 | 25 | 76.1 | DN65 | 127 | 127 | 31 | 114.3 | DN100 | 127 | 127 | 25 |
171215230002 | 139.7x88.9x139.7 red | 139.7 | DN125 | 140 | 140 | 25 | 88.9 | DN80 | 140 | 140 | 31 | 139.7 | DN125 | 140 | 140 | 25 |
171215245002 | 139.7x114.3x139.7 red | 139.7 | DN125 | 140 | 140 | 25 | 114.3 | DN100 | 140 | 140 | 31 | 139.7 | DN125 | 140 | 140 | 25 |
171216220002 | 165.1x60.3x165.1 red | 165.1 | DN150 | 165 | 165 | 25 | 60.3 | DN50 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216229002 | 165.1x76.1x165.1 red | 165.1 | DN150 | 165 | 165 | 25 | 76.1 | DN65 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216245002 | 165.1x114.3x165.1 red | 165.1 | DN150 | 165 | 165 | 25 | 114.3 | DN100 | 165 | 165 | 31 | 165.1 | DN150 | 165 | 165 | 25 |
171218062002 | 216.3x165.1x216.3 red | 216.3 | DN200 | 197 | 197 | 31 | 165.1 | DN150 | 197 | 197 | 31 | 216.3 | DN200 | 197 | 197 | 31 |
17121A045002 | 267.4x114.3x267.4 red | 267.4 | DN250 | 229 | 229 | 31 | 114.3 | DN100 | 229 | 229 | 25 | 267.4 | DN250 | 229 | 229 | 31 |
17121A2A0002 | 318.5x267.4x318.5 red | 318.5 | DN300 | 254 | 254 | 31 | 267.4 | DN250 | 254 | 254 | 31 | 318.5 | DN300 | 254 | 254 | 31 |
171214512001 | 114.3x42.4x114.3 orange | 114.3 | DN100 | 127 | 127 | 25 | 42.4 | DN32 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214512003 | 114.3x42.4x114.3 galvanized | 114.3 | DN100 | 127 | 127 | 25 | 42.4 | DN32 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214515001 | 114.3x48.3x114.3 orange | 114.3 | DN100 | 127 | 127 | 25 | 48.3 | DN40 | 127 | 127 | 23 | 114.3 | DN100 | 127 | 127 | 25 |
171214515003 | 114.3x48.3x114.3 galvanized | 114.3 | DN100 | 127 | 127 | 25 | 48.3 | DN40 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214520001 | 114.3x60.3x114.3 orange | 114.3 | DN100 | 127 | 127 | 25 | 60.3 | DN50 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214520003 | 114.3x60.3x114.3 galvanized | 114.3 | DN100 | 127 | 127 | 25 | 60.3 | DN50 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214529001 | 114.3x76.1x114.3 orange | 114.3 | DN100 | 127 | 127 | 25 | 76.1 | DN65 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214529003 | 114.3x76.1x114.3 galvanized | 114.3 | DN100 | 127 | 127 | 25 | 76.1 | DN65 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214530001 | 114.3x88.9x114.3 orange | 114.3 | DN100 | 127 | 127 | 25 | 88.9 | DN80 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171214530003 | 114.3x88.9x114.3 galvanized | 114.3 | DN100 | 127 | 127 | 25 | 88.9 | DN80 | 127 | 127 | 25 | 114.3 | DN100 | 127 | 127 | 25 |
171215245001 | 139.7x114.3x139.7 orange | 139.7 | DN125 | 140 | 140 | 25 | 114.3 | DN100 | 140 | 140 | 25 | 139.7 | DN125 | 140 | 140 | 25 |
171215245003 | 139.7x114.3x139.7 galvanized | 139.7 | DN125 | 140 | 140 | 25 | 114.3 | DN100 | 140 | 140 | 25 | 139.7 | DN125 | 140 | 140 | 25 |
171215220001 | 139.7x60.3x139.7 orange | 139.7 | DN125 | 140 | 140 | 25 | 60.3 | DN50 | 140 | 140 | 25 | 139.7 | DN125 | 140 | 140 | 25 |
171215220003 | 139.7x60.3x139.7 galvanized | 139.7 | DN125 | 140 | 140 | 25 | 60.3 | DN50 | 140 | 140 | 25 | 139.7 | DN125 | 140 | 140 | 25 |
171215229001 | 139.7x76.1x139.7 orange | 139.7 | DN125 | 140 | 140 | 25 | 76.1 | DN65 | 140 | 140 | 25 | 139.7 | DN125 | 140 | 140 | 25 |
171215229003 | 139.7x76.1x139.7 galvanized | 139.7 | DN125 | 140 | 140 | 25 | 76.1 | DN65 | 140 | 140 | 25 | 139.7 | DN125 | 140 | 140 | 25 |
171215230001 | 139.7x88.9x139.7 orange | 139.7 | DN125 | 140 | 140 | 25 | 88.9 | DN80 | 140 | 140 | 25 | 139.7 | DN125 | 140 | 140 | 25 |
171215230003 | 139.7x88.9x139.7 galvanized | 139.7 | DN125 | 140 | 140 | 25 | 88.9 | DN80 | 140 | 140 | 25 | 139.7 | DN125 | 140 | 140 | 25 |
171216245001 | 165.1x114.3x165.1 orange | 165.1 | DN150 | 165 | 165 | 25 | 114.3 | DN100 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216245003 | 165.1x114.3x165.1 galvanized | 165.1 | DN150 | 165 | 165 | 25 | 114.3 | DN100 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216252001 | 165.1x139.7x165.1 orange | 165.1 | DN150 | 165 | 165 | 25 | 139.7 | DN125 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216252003 | 165.1x139.7x165.1 galvanized | 165.1 | DN150 | 165 | 165 | 25 | 139.7 | DN125 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216220001 | 165.1x60.3x165.1 orange | 165.1 | DN150 | 165 | 165 | 25 | 60.3 | DN50 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216220003 | 165.1x60.3x165.1 galvanized | 165.1 | DN150 | 165 | 165 | 25 | 60.3 | DN50 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216229001 | 165.1x76.1x165.1 orange | 165.1 | DN150 | 165 | 165 | 25 | 76.1 | DN65 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216229003 | 165.1x76.1x165.1 galvanized | 165.1 | DN150 | 165 | 165 | 25 | 76.1 | DN65 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216230001 | 165.1x88.9x165.1 orange | 165.1 | DN150 | 165 | 165 | 25 | 88.9 | DN80 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216230003 | 165.1x88.9x165.1 galvanized | 165.1 | DN150 | 165 | 165 | 25 | 88.9 | DN80 | 165 | 165 | 25 | 165.1 | DN150 | 165 | 165 | 25 |
171216545001 | 168.3x114.3x168.3 orange | 168.3 | DN150 | 165 | 165 | 25 | 114.3 | DN100 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216545003 | 168.3x114.3x168.3 galvanized | 168.3 | DN150 | 165 | 165 | 25 | 114.3 | DN100 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216552001 | 168.3x139.7x168.3 orange | 168.3 | DN150 | 165 | 165 | 25 | 139.7 | DN125 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216552003 | 168.3x139.7x168.3 galvanized | 168.3 | DN150 | 165 | 165 | 25 | 139.7 | DN125 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216520001 | 168.3x60.3x168.3 orange | 168.3 | DN150 | 165 | 165 | 25 | 60.3 | DN50 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216520003 | 168.3x60.3x168.3 galvanized | 168.3 | DN150 | 165 | 165 | 25 | 60.3 | DN50 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216529001 | 168.3x76.1x168.3 orange | 168.3 | DN150 | 165 | 165 | 25 | 76.1 | DN65 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216530001 | 168.3x88.9x168.3 orange | 168.3 | DN150 | 165 | 165 | 25 | 88.9 | DN80 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171216530003 | 168.3x88.9x168.3 galvanized | 168.3 | DN150 | 165 | 165 | 25 | 88.9 | DN80 | 165 | 165 | 25 | 168.3 | DN150 | 165 | 165 | 25 |
171218545001 | 219.1x114.3x219.1 orange | 219.1 | DN200 | 197 | 197 | 31 | 114.3 | DN100 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218545003 | 219.1x114.3x219.1 galvanized | 219.1 | DN200 | 197 | 197 | 31 | 114.3 | DN100 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218552001 | 219.1x139.7x219.1 orange, fab. | 219.1 | DN200 | 197 | 197 | 31 | 139.7 | DN125 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218552003 | 219.1x139.7x219.1 galvanized, fab. | 219.1 | DN200 | 197 | 197 | 31 | 139.7 | DN125 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218562001 | 219.1x165.1x219.1 orange | 219.1 | DN200 | 197 | 197 | 31 | 165.1 | DN150 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218562003 | 219.1x165.1x219.1 galvanized | 219.1 | DN200 | 197 | 197 | 31 | 165.1 | DN150 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218565001 | 219.1x168.3x219.1 orange | 219.1 | DN200 | 197 | 197 | 31 | 168.3 | DN150 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218565003 | 219.1x168.3x219.1 galvanized | 219.1 | DN200 | 197 | 197 | 31 | 168.3 | DN150 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218520001 | 219.1x60.3x219.1 orange | 219.1 | DN200 | 197 | 197 | 31 | 60.3 | DN50 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218520003 | 219.1x60.3x219.1 galvanized | 219.1 | DN200 | 197 | 197 | 31 | 60.3 | DN50 | 197 | 197 | 25 | 219.1 | DN200 | 197 | 197 | 31 |
171218529001 | 219.1x76.1x219.1 orange | 219.1 | DN200 | 197 | 197 | 31 | 76.1 | DN65 | 197 | 197 | 31 | 219.1 | DN200 | 197 | 197 | 31 |
171218529003 | 219.1x76.1x219.1 galvanized | 219.1 | DN200 | 197 | 197 | 31 | 76.1 | DN65 | 197 | 197 | 31 | 219.1 | DN200 | 197 | 197 | 31 |
171218530001 | 219.1x88.9x219.1 orange | 219.1 | DN200 | 197 | 197 | 31 | 88.9 | DN80 | 197 | 197 | 31 | 219.1 | DN200 | 197 | 197 | 31 |
171218530003 | 219.1x88.9x219.1 galvanized | 219.1 | DN200 | 197 | 197 | 31 | 88.9 | DN80 | 197 | 197 | 31 | 219.1 | DN200 | 197 | 197 | 31 |
17121A145001 | 273x114.3x273 orange | 273.0 | DN250 | 229 | 229 | 31 | 114.3 | DN100 | 229 | 229 | 25 | 273.0 | DN250 | 229 | 229 | 31 |
17121A145003 | 273x114.3x273 galvanized | 273.0 | DN250 | 229 | 229 | 31 | 114.3 | DN100 | 229 | 229 | 25 | 273.0 | DN250 | 229 | 229 | 31 |
17121A162001 | 273x165.1x273 orange | 273.0 | DN250 | 229 | 229 | 31 | 165.1 | DN150 | 229 | 229 | 31 | 273.0 | DN250 | 229 | 229 | 31 |
17121A162003 | 273x165.1x273 galvanized | 273.0 | DN250 | 229 | 229 | 31 | 165.1 | DN150 | 229 | 229 | 31 | 273.0 | DN250 | 229 | 229 | 31 |
17121A165001 | 273x168.3x273 orange | 273.0 | DN250 | 229 | 229 | 31 | 168.3 | DN150 | 229 | 229 | 25 | 273.0 | DN250 | 229 | 229 | 31 |
17121A165003 | 273x168.3x273 galvanized | 273.0 | DN250 | 229 | 229 | 31 | 168.3 | DN150 | 229 | 229 | 25 | 273.0 | DN250 | 229 | 229 | 31 |
17121A185001 | 273x219.1x273 orange | 273.0 | DN250 | 229 | 229 | 31 | 219.1 | DN200 | 229 | 229 | 31 | 273.0 | DN250 | 229 | 229 | 31 |
17121A185003 | 273x219.1x273 galvanized | 273.0 | DN250 | 229 | 229 | 31 | 219.1 | DN200 | 229 | 229 | 31 | 273.0 | DN250 | 229 | 229 | 31 |
17121A120001 | 273x60.3x273 orange | 273.0 | DN250 | 229 | 229 | 31 | 60.3 | DN50 | 229 | 229 | 25 | 273.0 | DN250 | 229 | 229 | 31 |
17121A130001 | 273x88.9x273 orange | 273.0 | DN250 | 229 | 229 | 31 | 88.9 | DN80 | 229 | 229 | 25 | 273.0 | DN250 | 229 | 229 | 31 |
17121A130003 | 273x88.9x273 galvanized | 273.0 | DN250 | 229 | 229 | 31 | 88.9 | DN80 | 229 | 229 | 25 | 273.0 | DN250 | 229 | 229 | 31 |
17121A345001 | 323.9x114.3x323.9 orange | 323.9 | DN300 | 254 | 254 | 31 | 114.3 | DN100 | 254 | 254 | 25 | 323.9 | DN300 | 254 | 254 | 31 |
17121A365001 | 323.9x168.3x323.9 orange | 323.9 | DN300 | 254 | 254 | 31 | 168.3 | DN150 | 254 | 254 | 25 | 323.9 | DN300 | 254 | 254 | 31 |
17121A385001 | 323.9x219.1x323.9 orange | 323.9 | DN300 | 254 | 254 | 31 | 219.1 | DN200 | 254 | 254 | 31 | 323.9 | DN300 | 254 | 254 | 31 |
17121A385003 | 323.9x219.1x323.9 galvanized | 323.9 | DN300 | 254 | 254 | 31 | 219.1 | DN200 | 254 | 254 | 31 | 323.9 | DN300 | 254 | 254 | 31 |
17121A3A1001 | 323.9x273x323.9 orange | 323.9 | DN300 | 254 | 254 | 31 | 273.0 | DN250 | 254 | 254 | 31 | 323.9 | DN300 | 254 | 254 | 31 |
17121A3A1003 | 323.9x273x323.9 galvanized | 323.9 | DN300 | 254 | 254 | 31 | 273.0 | DN250 | 254 | 254 | 31 | 323.9 | DN300 | 254 | 254 | 31 |
17121A330001 | 323.9x88.9x323.9 orange | 323.9 | DN300 | 254 | 254 | 31 | 88.9 | DN80 | 254 | 254 | 25 | 323.9 | DN300 | 254 | 254 | 31 |
17121A345003 | 324x114.3x324 galvanized | 324.0 | DN300 | 254 | 254 | 31 | 114.3 | DN100 | 254 | 254 | 31 | 324.0 | DN300 | 254 | 254 | 31 |
17121A362001 | 324x165.1x324 orange | 324.0 | DN300 | 254 | 254 | 31 | 165.1 | DN150 | 254 | 254 | 31 | 324.0 | DN300 | 254 | 254 | 31 |
17121A362003 | 324x165.1x324 galvanized | 324.0 | DN300 | 254 | 254 | 31 | 165.1 | DN150 | 254 | 254 | 31 | 324.0 | DN300 | 254 | 254 | 31 |
17121A365003 | 324x168.3x324 galvanized | 324.0 | DN300 | 254 | 254 | 31 | 168.3 | DN150 | 254 | 254 | 31 | 324.0 | DN300 | 254 | 254 | 31 |
17121A330003 | 324x88.9x324 galvanized | 324.0 | DN300 | 254 | 254 | 31 | 88.9 | DN80 | 254 | 254 | 31 | 324.0 | DN300 | 254 | 254 | 31 |
171212010001 | 60.3x33.7x60.3 orange | 60.3 | DN50 | 83 | 83 | 25 | 33.7 | DN25 | 83 | 83 | 23 | 60.3 | DN50 | 83 | 83 | 25 |
171212010003 | 60.3x33.7x60.3 galvanized | 60.3 | DN50 | 83 | 83 | 25 | 33.7 | DN25 | 83 | 83 | 23 | 60.3 | DN50 | 83 | 83 | 25 |
171212012001 | 60.3x42.4x60.3 orange | 60.3 | DN50 | 83 | 83 | 25 | 42.4 | DN40 | 83 | 83 | 25 | 60.3 | DN50 | 83 | 83 | 25 |
171212012003 | 60.3x42.4x60.3 galvanized | 60.3 | DN50 | 83 | 83 | 25 | 42.4 | DN32 | 83 | 83 | 25 | 60.3 | DN50 | 83 | 83 | 25 |
171212015001 | 60.3x48.3x60.3 orange | 60.3 | DN50 | 83 | 83 | 25 | 48.3 | DN40 | 83 | 83 | 23 | 60.3 | DN50 | 83 | 83 | 25 |
171212015003 | 60.3x48.3x60.3 galvanized | 60.3 | DN50 | 83 | 83 | 25 | 48.3 | DN40 | 83 | 83 | 23 | 60.3 | DN50 | 83 | 83 | 25 |
171212910001 | 76.1x33.7x76.1 orange | 76.1 | DN65 | 95 | 95 | 25 | 33.7 | DN25 | 95 | 95 | 25 | 76.1 | DN65 | 95 | 95 | 25 |
171212910003 | 76.1x33.7x76.1 galvanized | 76.1 | DN65 | 95 | 95 | 25 | 33.7 | DN25 | 95 | 95 | 25 | 76.1 | DN65 | 95 | 95 | 25 |
171212912001 | 76.1x42.4x76.1 orange | 76.1 | DN65 | 95 | 95 | 25 | 42.4 | DN32 | 95 | 95 | 25 | 76.1 | DN65 | 95 | 95 | 25 |
171212912003 | 76.1x42.4x76.1 galvanized | 76.1 | DN65 | 95 | 95 | 25 | 42.4 | DN32 | 95 | 95 | 25 | 76.1 | DN65 | 95 | 95 | 25 |
171212915001 | 76.1x48.3x76.1 orange | 76.1 | DN65 | 95 | 95 | 25 | 48.3 | DN40 | 95 | 95 | 25 | 76.1 | DN65 | 95 | 95 | 25 |
171212915003 | 76.1x48.3x76.1 galvanized | 76.1 | DN65 | 95 | 95 | 25 | 48.3 | DN40 | 95 | 95 | 25 | 76.1 | DN65 | 95 | 95 | 25 |
171212920001 | 76.1x60.3x76.1 orange | 76.1 | DN65 | 95 | 95 | 25 | 60.3 | DN50 | 95 | 95 | 25 | 76.1 | DN65 | 95 | 95 | 25 |
171212920003 | 76.1x60.3x76.1 galvanized | 76.1 | DN65 | 95 | 95 | 25 | 60.3 | DN50 | 95 | 95 | 25 | 76.1 | DN65 | 95 | 95 | 25 |
171213010001 | 88.9x33.7x88.9 orange | 88.9 | DN80 | 108 | 108 | 25 | 33.7 | DN25 | 108 | 108 | 23 | 88.9 | DN80 | 108 | 108 | 25 |
171213010003 | 88.9x33.7x88.9 galvanized | 88.9 | DN80 | 108 | 108 | 25 | 33.7 | DN25 | 108 | 108 | 23 | 88.9 | DN80 | 108 | 108 | 25 |
171213012001 | 88.9x42.4x88.9 orange | 88.9 | DN80 | 108 | 108 | 25 | 42.4 | DN32 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171213012003 | 88.9x42.4x88.9 galvanized | 88.9 | DN80 | 108 | 108 | 25 | 42.4 | DN32 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171213015001 | 88.9x48.3x88.9 orange | 88.9 | DN80 | 108 | 108 | 25 | 48.3 | DN40 | 108 | 108 | 23 | 88.9 | DN80 | 108 | 108 | 25 |
171213015003 | 88.9x48.3x88.9 galvanized | 88.9 | DN80 | 108 | 108 | 25 | 48.3 | DN40 | 108 | 108 | 23 | 88.9 | DN80 | 108 | 108 | 25 |
171213020001 | 88.9x60.3x88.9 orange | 88.9 | DN80 | 108 | 108 | 25 | 60.3 | DN50 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171213020003 | 88.9x60.3x88.9 galvanized | 88.9 | DN80 | 108 | 108 | 25 | 60.3 | DN50 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171213029001 | 88.9x76.1x88.9 orange | 88.9 | DN80 | 108 | 108 | 25 | 76.1 | DN65 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
171213029003 | 88.9x76.1x88.9 galvanized | 88.9 | DN80 | 108 | 108 | 25 | 76.1 | DN65 | 108 | 108 | 25 | 88.9 | DN80 | 108 | 108 | 25 |
color | silver, red, orange |
---|---|
materials | ductile iron, steel (ASTM A536 65-45-12, ASTM A53 Grade B) |
finishing | galvanised, varnished |
manufacturer | Shurjoint |
shape | T-piece, reducer (90º) |
connection type | groove (fitting) |
product group | fittings (demountable) |
---|---|
ETIM class | EC003025 Fitting with 3 connections |
country of origin | Taiwan |
brand | VSH |
series | Shurjoint |
type | 7121 |
7121 image |
png | download |
7121-GV image |
png | download |
7121Red_p.png image |
png | download |
FM certifications |
download | |
LPCB certifications |
download | |
UL certifications |
download | |
ULc certifications |
download | |
Diagram diagram |
png | download |
Datasheet submittal sheet |
download | |
VSH Shurjoint instructions installation- & maintenance document |
download |
